板橋相生陸橋大気浄化施設
- 更新日
［概要］

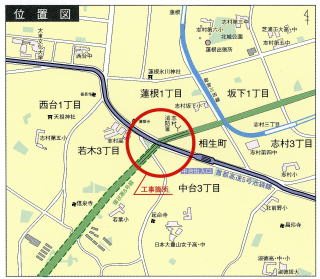

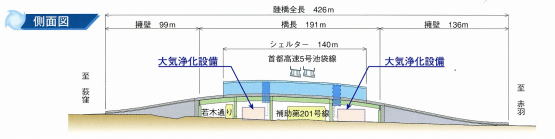

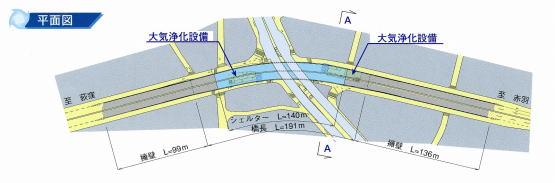

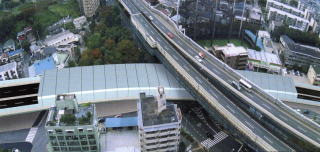

板橋相生陸橋は環状第８号線（板橋区相生町）が補助第２０１号線と立体交差するために設けられた橋梁で、平成１８年５月に開通しました。この交差点では地上部に首都高速５号線があり、道路が３層構造となります。このため、交差点部での環境負荷を軽減するために、陸橋部をシェルターで覆い、大気浄化施設を整備しました。

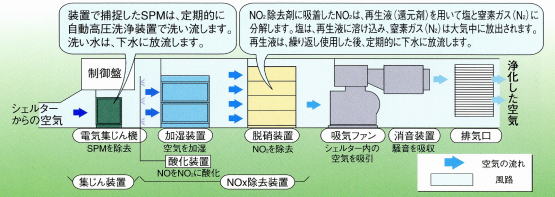

自動車の排ガスを含むシェルター内の空気は、ダクトを介して設備内に引き込まれ、浮遊粒子状物質（ＳＰＭ）および窒素酸化物（ＮＯｘ）を除去・低減し、大気中に放出されます。
浮遊粒子状物質（ＳＰＭ）とは？
浮遊粒子状物質（ＳＰＭ）は、大気中に浮遊する粉じんのうち、１０マイクロメｰトル（１００分の１ミリ）以下の粒子状物質のことで、ボイラーや自動車などから排出されます。
窒素酸化物（ＮＯｘ）とは？
窒素酸化物（ＮＯｘ）は、ものを燃やす時に発生する窒素と酸素の化合物で、工場、自動車、家庭などのさまざまなところから排出されます。

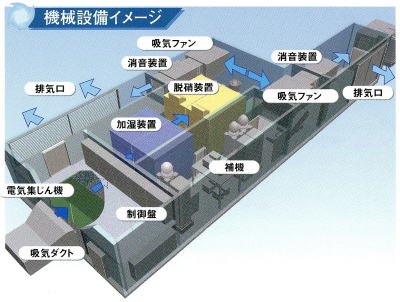

【各装置概要】
| 機器名称 | 機器目的 |
|---|---|

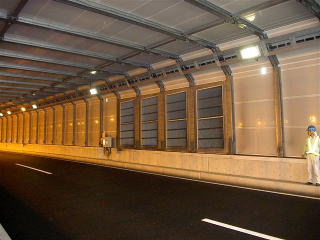

| 吸気ダクト | シェルターから大気浄化施設への通風管 （シェルター側面に内廻り、外廻りに各１箇所に設置） |
| 電気集じん機 | ＳＰＭを除去する装置 |
| 酸化装置 | ＮＯをＮＯ２に酸化する装置 |
| 加湿装置 | ＮＯ２を効率的に除去するために空気の相対温度を５０％以上に保持する装置 |
| 脱硝装置 | ＮＯ２を吸着除去する装置 |

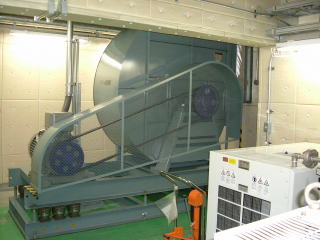

| 吸気ファン | シェルター内の空気を大気浄化施設まで吸引する装置 |
| 消音装置 | 各装置の発生音を遮断する装置 |
| 制御盤 | NOx除去装置の操作盤など |
| 補機 | 電気集じん機の洗浄用タンク、ポンプ、及び脱硝装置のNO２分解用タンク、ポンプなど |
